Les bagues de guidage sont des composants essentiels dans de nombreuses applications industrielles et mécaniques, jouant un rôle crucial dans la précision, la fluidité et la longévité des systèmes. Bien que souvent discrètes, leur importance est capitale pour garantir le bon fonctionnement des pièces en mouvement. Cet article explore la définition, les utilisations et les avantages des bagues de guidage, en particulier celles en plastique.
Comprendre les Bagues de Guidage
Définition Générale
Une bague de guidage est un composant mécanique, généralement de forme cylindrique ou en manchon, qui est inséré dans un trou ou un logement. Son rôle principal est de fournir une surface lisse et durable sur laquelle une autre pièce mobile, comme un arbre ou un piston, peut tourner ou coulisser. Elle assure le guidage précis de ces pièces, limitant ainsi les mouvements indésirables et réduisant l'usure.
Différence entre Bague et Joint d'Étanchéité
Il est important de distinguer la bague de guidage du joint d'étanchéité (comme le joint SPI dans une fourche de moto). Tandis que le joint assure l'étanchéité pour prévenir les fuites et l'intrusion de contaminants, la bague sert principalement de guide mécanique et de support.
Applications Spécifiques des Bagues de Guidage
Dans les Vérins Hydrauliques
Dans un vérin hydraulique, la bague de guidage est un composant clé chargé de guider le piston à l'intérieur du cylindre. Elle garantit le bon fonctionnement du piston sans friction inutile. Généralement fabriquée à partir de matériaux durables comme le métal ou le plastique, sa conception est ajustée autour du piston pour l'empêcher de se déplacer latéralement et pour le maintenir centré dans le cylindre.
L'utilisation de bagues de guidage dans les vérins hydrauliques améliore les performances globales du système en réduisant la friction entre le piston et la paroi du cylindre, ce qui assure un fonctionnement plus fluide et plus efficace. De plus, elles contribuent à la sécurité en supportant les forces et pressions importantes générées par le vérin.
Lors de la sélection de bagues de guidage pour vérins hydrauliques, il est crucial de prendre en compte des facteurs tels que la composition du matériau, la taille et la compatibilité avec le vérin spécifique.
Dans les Fourches de Moto
Les bagues de fourche sont des composants souvent négligés par les motards, mais elles jouent un rôle essentiel dans le bon fonctionnement de la suspension avant. Elles agissent comme guide ou support pour les pièces qui coulissent dans la fourche (tube de fourche dans le fourreau). Sans elles, ou si elles sont usées, la stabilité, le confort et l'étanchéité de la fourche peuvent être compromis, entraînant des fuites d'huile ou une usure prématurée des composants internes.
- Bague de guidage interne : assure que le tube coulisse sans jeu latéral.
- Bague de friction (ou de contact) : protège le joint SPI contre l'usure due au frottement.

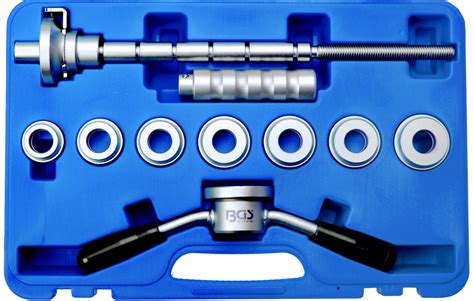

Il est fortement déconseillé de réutiliser une bague usée. Lors du remplacement, l'utilisation d'un outil de montage spécifique est recommandée pour répartir la force uniformément et éviter d'endommager la bague ou de rayer le tube de fourche. Des marques reconnues comme SKF, Athena ou Tour Max sont préférables pour garantir une usure maîtrisée et une compatibilité optimale.
Tuto mécanique moto : Remplacement des joints Spi de fourche by Benji Melot
Les Bagues de Guidage en Plastique : Avantages et Caractéristiques
Définition et Matériaux
Les bagues en plastique sont des composants importants dans de nombreuses applications industrielles, fournissant des surfaces lisses et à faible friction pour les pièces rotatives ou coulissantes. Elles sont généralement fabriquées à partir de divers polymères tels que le nylon, le polyéthylène (PE), le polypropylène (PP), le polychlorure de vinyle (PVC), le Delrin, l'UHMW ou le PTFE. Ces matériaux sont choisis pour leurs propriétés de faible frottement, leur résistance à l'usure, à la corrosion et leur capacité à fonctionner dans une large plage de températures.
Avantages Clés des Bagues en Plastique
- Faible Friction et Auto-lubrification : De nombreuses bagues en plastique de haute qualité sont autolubrifiantes, ce qui réduit considérablement la friction et l'usure, prolongeant ainsi la durée de vie des composants.
- Résistance à la Corrosion : Les bagues en plastique sont moins sensibles à la rouille et à la corrosion que les bagues en métal, ce qui en fait un excellent choix pour les environnements extérieurs, humides ou exposés à des produits chimiques.
- Légèreté : Elles sont généralement plus légères que les bagues métalliques traditionnelles, contribuant à réduire le poids total de l'équipement et à améliorer l'efficacité globale.
- Isolation Électrique : Les plastiques sont des isolants électriques, ce qui peut être un avantage dans certaines applications.
- Coût : Les bagues en plastique ont souvent des coûts de fabrication et d'achat inférieurs, ce qui les rend adaptées aux applications sensibles aux coûts.
- Pas d'Entretien Ni de Lubrification : Les matériaux comme les bagues de guidage iglidur contiennent des lubrifiants solides intégrés, éliminant le besoin de lubrification supplémentaire et réduisant les coûts de maintenance.
- Durée de Vie Calculable : Pour certains fabricants, il est possible de calculer la durée de vie des bagues en plastique grâce à des outils en ligne basés sur des tests rigoureux.
Comparaison avec les Bagues Métalliques
Alors que les bagues en plastique offrent légèreté, résistance à la corrosion et souvent un coût inférieur, les bagues métalliques excellent en termes de propriétés mécaniques et de conductivité thermique/électrique, les rendant adaptées aux environnements à charge élevée et à haute température. Le choix entre plastique et métal dépendra donc des exigences spécifiques de l'application.
Sélection et Installation des Bagues de Guidage
Facteurs de Sélection
Pour sélectionner la bague de guidage en plastique la plus appropriée pour une application industrielle, il est essentiel de prendre en compte plusieurs facteurs :
- Exigences spécifiques de l'application : charge, vitesse, température, environnement.
- Propriétés matérielles : résistance à l'usure, coefficient de friction, résistance chimique, résistance aux UV.
- Conditions environnementales : exposition à l'humidité, aux produits chimiques, aux poussières.
- Compatibilité : assurer une compatibilité parfaite avec les composants adjacents pour un fonctionnement fluide.
- Tolérances : respecter les tolérances constructeur (souvent exprimées en micromètres) pour éviter un jeu excessif ou un blocage.
Installation
L'installation correcte est primordiale. Par exemple, lors de la remise en place d'une pièce avec une bague, il est important de ne pas enfoncer la bague trop profondément, car elle pourrait sortir de ses rainures de calage. La remise en place d'une tringle peut aider à coincer la bague dans son support. L'utilisation d'outils appropriés, comme une pince à bec pour l'avancement d'une tringle, et le graissage au fur et à mesure peuvent faciliter l'opération, surtout avec des bagues neuves qui peuvent nécessiter un peu plus de force.
Innovations et Tendances
Le marché des pièces détachées évolue constamment. Les fabricants explorent des matériaux composites et des traitements anti-friction (comme le PTFE, le DLC, la nitruration ou les revêtements céramiques) pour prolonger la durée de vie des bagues et réduire les frottements. De plus, la tendance est à la proposition de kits complets (incluant bagues, joints et caches poussière) pour faciliter les interventions, ainsi qu'à des outils de montage plus universels et modulaires.
