Le réducteur à roue et vis sans fin est un composant essentiel dans de nombreux équipements industriels, permettant de réduire la vitesse de rotation tout en augmentant le couple de sortie. Ce mécanisme, composé d'une vis sans fin et d'une roue dentée, offre des solutions efficaces pour une large gamme d'applications.

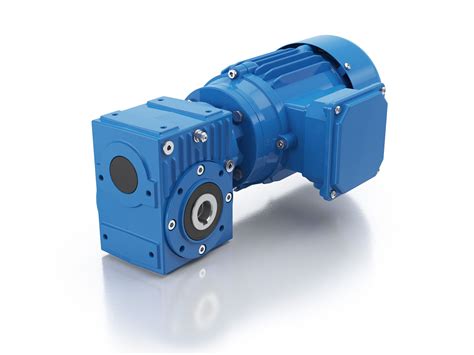

Comprendre le fonctionnement du réducteur à roue et vis sans fin

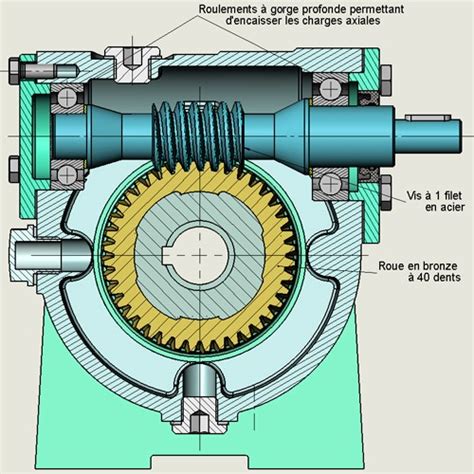

Le principe de fonctionnement d'un réducteur à roue et vis sans fin repose sur l'interaction entre deux éléments clés : une vis sans fin et une roue en bronze. La vis sans fin, entraînée par un moteur, met en rotation la roue en bronze, qui à son tour entraîne l'arbre d'une application. Ce système permet de transformer un mouvement de rotation en un mouvement linéaire, ou inversement, et de modifier la vitesse et le couple transmis.
Le rapport de réduction est un indicateur fondamental, déterminé par le rapport entre le nombre de dents de la roue et le nombre de filets de la vis sans fin. Ce rapport influence directement le rendement du réducteur : plus le rapport est élevé, plus le rendement se dégrade. Typiquement, un réducteur à roue et vis sans fin devient statiquement irréversible au-delà d'un rapport de 40/1. Il est toutefois crucial de vérifier l'irréversibilité dynamique, qui garantit le maintien de cette propriété en présence de vibrations.
La vis sans fin elle-même est une tige filetée, dotée d'une ou plusieurs hélices. Associée à un pignon d'entraînement, elle forme un engrenage "gauche", dont les axes ne sont pas dans le même plan. Ce type de transmission est généralement non réversible en raison de l'inclinaison de l'hélice et du frottement au contact roue-vis.
Les écrous pour vis sans fin (bagues-écrous)
Les écrous pour vis sans fin, également appelés bagues-écrous, sont des pièces mécaniques indispensables qui fonctionnent de concert avec la vis sans fin. Fixés à une pièce ou un support coulissant qui les empêche de tourner, leur taraudage suit le filetage de la vis sans fin, transformant ainsi le mouvement rotatif de celle-ci en un mouvement linéaire. Ces écrous peuvent être fabriqués dans divers matériaux tels que le laiton, le bronze, l'acier, l'acier zingué, l'inox, ou encore des plastiques rigides.
Leur rôle est de permettre la mise en mouvement d'objets, de plateformes ou d'équipements, même s'ils sont lourds et volumineux, à condition que le système de transmission soit correctement dimensionné. Le choix de l'écrou dépend de sa compatibilité avec la vis sans fin (pas de vis, diamètre) et le support de montage.
Avantages et caractéristiques des réducteurs à roue et vis sans fin
Les réducteurs à roue et vis sans fin se distinguent par plusieurs atouts majeurs :
- Réduction du bruit : Le contact glissant entre la vis et la roue minimise les bruits de fonctionnement.
- Augmentation du couple : Ils sont capables de transmettre un mouvement avec un couple considérable, ce qui les rend idéaux pour les applications lourdes.
- Auto-bloquant : Certaines configurations peuvent être auto-bloquantes, empêchant tout mouvement inverse et éliminant le besoin d'un freinage additionnel.
- Polyvalence : Ils peuvent être assemblés avec divers types de motorisations, incluant les moteurs asynchrones (triphasés et monophasés), les moteurs à courant continu, et les servo-moteurs brushless.
- Adaptabilité : Leur conception permet d'obtenir des réductions importantes, et l'utilisation de roues globiques (avec une denture creuse) augmente la surface de contact pour un couple transmis accru.
Cependant, il est important de noter que ces systèmes sont soumis à des frottements importants en raison du glissement continu entre la vis et la roue, ce qui peut entraîner un rendement global médiocre. L'utilisation de matériaux à bon coefficient de frottement et une conception optimisée permettent d'améliorer ce rendement.
Applications courantes
Le champ d'application des réducteurs à roue et vis sans fin est extrêmement large. On les retrouve notamment dans :
- Les convoyeurs industriels
- Les pompes
- Les machines textiles
- Les machines-outils
- Les monte-charge
- Les ouvre-portes de garage
- Les systèmes de direction de certains véhicules
Installation, maintenance et utilisation optimale
Une installation méticuleuse est primordiale pour garantir la longévité et la performance d'un réducteur à roue et vis sans fin. Un alignement correct entre la vis et le pignon, ainsi qu'une lubrification adéquate, sont cruciaux pour éviter l'usure prématurée ou les défaillances.
La maintenance régulière est essentielle. Il est recommandé d'inspecter le réducteur attentivement tous les deux ans en moyenne. La durée de vie des joints et bagues d'étanchéité dépend de facteurs tels que la vitesse, la température et l'environnement. Des inspections fréquentes permettent de repérer d'éventuelles anomalies comme des fuites de lubrifiant ou une usure irrégulière des composants.
L'utilisation optimale d'un réducteur roue et vis sans fin nécessite une attention particulière à certains aspects clés, notamment :
- Mauvaise lubrification : Négliger le choix ou le niveau du lubrifiant peut entraîner une usure prématurée et une diminution des performances. Il est impératif d'utiliser le lubrifiant recommandé par le fabricant et de respecter les intervalles de remplacement.
- Position de montage : Cette information est indispensable pour assurer un niveau d'huile adapté. Une quantité excessive peut endommager les joints, tandis qu'un manque d'huile détériore rapidement la roue et la vis. Il faut spécifier si le réducteur est installé horizontalement ou verticalement.
TP Techno: animation du réducteur roue et vis-sans-fin RI40
Informations clés pour le remplacement d'un réducteur
Lors du remplacement d'un réducteur roue et vis sans fin hors service, plusieurs informations sont à prendre en compte pour assurer la compatibilité et la performance :
- La puissance du moteur : Exprimée en kW, elle permet de s'assurer que le couple en entrée n'est pas excessif pour le réducteur.
- La vitesse de rotation en entrée : Elle permet de calculer la vitesse de sortie à l'aide de la formule : N2 = Vitesse en entrée / Rapport de réduction.
- La forme de fixation du moteur : Le diamètre extérieur de la bride du moteur et le diamètre de l'arbre sont nécessaires pour sélectionner le type d'entrée IEC approprié (B5 ou B14).
- Le rapport de réduction : Indiqué sur la plaque signalétique du réducteur (parfois sous la forme "I" ou "ratio"), il détermine la réduction de vitesse entre l'entrée et la sortie.
- Le diamètre d'arbre de sortie : Mesurer le diamètre extérieur et la longueur de l'arbre de sortie est essentiel pour une installation correcte.
- La position de montage : Indispensable pour le bon niveau d'huile.
- La fixation du réducteur : Les options courantes incluent la fixation universelle par le carter, la fixation par bras de couple (avec ou sans silent bloc), ou la fixation par bride de sortie.
En cas de doute, il est conseillé de contacter des professionnels pour obtenir de l'aide dans le choix d'un réducteur équivalent ou adapté à votre application.
Les réducteurs roue et vis sans fin, grâce à leur fonctionnement unique, leurs caractéristiques techniques et leur adaptabilité, offrent sécurité, précision et durabilité. Leur performance optimale repose cependant sur un entretien régulier, une utilisation soignée et la prise en compte des aspects techniques lors de leur sélection et de leur installation.
