Les semi-conducteurs constituent le fondement de l'électronique moderne et des technologies de l'information. Leurs propriétés électriques se situent entre celles des conducteurs, comme les métaux, et celles des isolants, qui sont des matériaux ne conduisant pas l'électricité. Ces matériaux ont la particularité de pouvoir conduire l'électricité, mais dans une mesure limitée. Leur conductivité électrique peut être précisément contrôlée et modifiée par l'introduction de dopants appropriés ou par des variations des conditions externes telles que la température, la pression ou l'application d'un champ électrique.
Dans des conditions normales, les semi-conducteurs se comportent comme des isolants. Cependant, dans certaines circonstances, ils acquièrent la capacité de conduire l'électricité, ce qui les rend indispensables à la fabrication de composants électroniques.
Comprendre les Propriétés des Semi-conducteurs

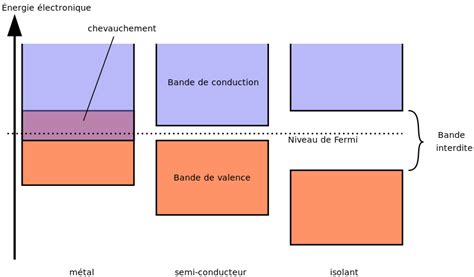

La conductivité électrique des solides est due à la présence d'électrons libres qui peuvent se déplacer et générer ainsi un courant électrique. Les cristaux, étudiés à l'approche du zéro absolu, se divisent en deux grandes familles : les métaux, riches en électrons libres, et les isolants, où tous les électrons participent à des liaisons chimiques et sont fortement liés. Certains isolants deviennent conducteurs à plus haute température, notamment s'ils contiennent des impuretés, des défauts cristallins ou des défauts de stœchiométrie. Ces matériaux sont définis comme des semi-conducteurs.
Un semi-conducteur est donc un cristal qui est isolant s'il est pur et au zéro absolu, et dont la conductivité électrique est générée par l'agitation thermique, la présence d'impuretés ou divers types de défauts. Pour donner une idée des ordres de grandeur, la résistivité des métaux est de l'ordre de 10-6 ohms par centimètre (Ω.cm), celle des isolants varie de 1014 à 1022 Ω.cm, tandis que celle des semi-conducteurs typiques à température ambiante se situe entre 10-3 et 109 Ω.cm.
La Théorie des Bandes d'Énergie

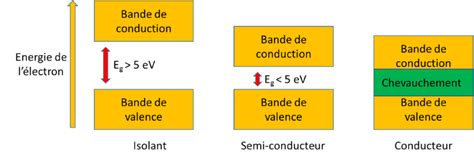

Le comportement électrique des semi-conducteurs est généralement modélisé par la théorie des bandes d'énergie. Selon cette théorie, un matériau semi-conducteur possède une bande interdite (ou "gap" en anglais) d'une largeur suffisante pour que les électrons de la bande de valence puissent facilement accéder à la bande de conduction. Dans les conducteurs (métaux), la bande de conduction et la bande de valence se chevauchent. Dans un semi-conducteur, comme dans un isolant, ces deux bandes sont séparées par cette bande interdite. Pour les semi-conducteurs, la largeur de cette bande interdite est relativement petite : 1,12 eV pour le silicium, 0,66 eV pour le germanium, et 2,26 eV pour le phosphure de gallium.
On distingue les semi-conducteurs à gap direct, où le maximum de la bande de valence et le minimum de la bande de conduction se situent à des valeurs du nombre d'onde k proches sur le diagramme E (énergie) - k (nombre d'onde). Ces matériaux sont privilégiés pour les applications d'émission de lumière, car ils facilitent l'interaction lumière-matière. Dans le domaine de l'opto-électronique, le coefficient d'absorption, qui décrit les phénomènes de génération et recombinaison de porteurs, est un paramètre essentiel. Pour les semi-conducteurs à gap direct, ce coefficient se comporte approximativement comme une marche d'escalier : pour une énergie incidente inférieure à l'énergie de la bande interdite, le matériau est transparent au rayonnement incident, et le coefficient d'absorption est très faible.
Types de Semi-conducteurs
Les semi-conducteurs peuvent être classés en deux groupes principaux : les semi-conducteurs élémentaires et les semi-conducteurs composés.
- Semi-conducteurs élémentaires : Ils sont constitués d'un seul élément. Les exemples les plus courants sont le silicium (Si) et le germanium (Ge). Le silicium est le matériau semi-conducteur le plus massivement utilisé en raison de ses bonnes propriétés, de son abondance naturelle et de son faible coût de mise en œuvre. Il est le composant principal des puces électroniques, des transistors et des circuits intégrés, ainsi que des cellules photovoltaïques et des panneaux solaires.
- Semi-conducteurs composés : Ils sont formés de deux ou plusieurs éléments. Parmi eux, on trouve l'arséniure de gallium (GaAs), largement utilisé dans les technologies radio et optoélectroniques, le nitrure de gallium (GaN), employé dans les dispositifs à haute puissance et haute fréquence, ou encore le séléniure de cuivre indium gallium (CIGS), utilisé dans les cellules solaires photovoltaïques à couche mince. D'autres matériaux comme le carbure de silicium, le tellurure de cadmium ou le sélénium amorphe font également partie de cette catégorie. Chacun de ces matériaux possède des propriétés spécifiques (électriques, thermiques, optiques) qui le rendent adapté à des applications particulières.
Chaque type de semi-conducteur présente des propriétés spécifiques qui sont cruciales pour différentes applications.
Semi-conducteurs Intrinsèques et Extrinsèques

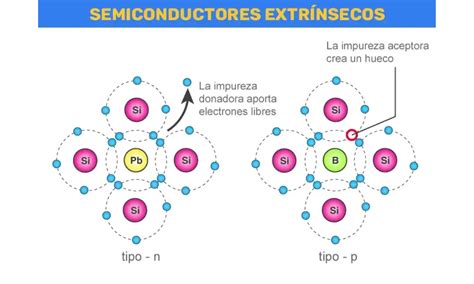

Un semi-conducteur est dit intrinsèque lorsqu'il est pur, sans aucune impureté, et que son comportement électrique dépend uniquement de la structure intrinsèque du matériau. Dans un semi-conducteur intrinsèque parfait, sans défaut structurel ou impureté chimique, les porteurs de charge ne sont créés que par des défauts cristallins et par excitation thermique. À très basse température, ils se comportent comme des isolants.
Les semi-conducteurs extrinsèques, quant à eux, nécessitent l'adjonction d'impuretés pour modifier leurs propriétés de conductivité. Cette modification s'effectue par un procédé appelé dopage.
Le Dopage : Contrôler la Conductivité
Le dopage est un processus essentiel qui consiste à introduire intentionnellement de petites quantités d'autres éléments chimiques (dopants) dans la structure du semi-conducteur afin d'en modifier les propriétés électriques et d'augmenter sa capacité à conduire l'électricité. La concentration d'impuretés de dopage permet de contrôler très précisément la conductivité du semi-conducteur.
Semi-conducteurs de Type N
Le dopage de type N (pour négatif) est réalisé en introduisant des éléments ayant un nombre d'électrons de valence supérieur à celui du matériau hôte, comme le phosphore (P) ou l'arsenic (As). Dans un cristal de silicium (Si), qui possède quatre électrons de valence, l'introduction d'un atome comme le phosphore, qui en possède cinq, crée un électron supplémentaire. Cet électron, faiblement lié à l'atome, est facilement excité vers la bande de conduction, augmentant ainsi la densité d'électrons libres. Dans un semi-conducteur de type N, les électrons sont les porteurs majoritaires, tandis que les trous sont les porteurs minoritaires.
Semi-conducteurs de Type P
Le dopage de type P (pour positif) s'effectue en introduisant des éléments ayant un nombre d'électrons de valence inférieur à celui du matériau hôte, comme le bore (B) ou l'aluminium (Al). Dans le cas du silicium, l'introduction d'un atome trivalent comme le bore, qui possède trois électrons de valence, crée une lacune d'électrons, appelée trou. Ce trou peut être comblé par un électron d'un atome de silicium voisin, déplaçant ainsi le trou. Lorsque le dopage est suffisant, le nombre de trous dépasse de loin le nombre d'électrons. Dans un semi-conducteur de type P, les trous sont les porteurs majoritaires.
Le Semi-conducteur de Type PIN
Un type de semi-conducteur avancé est le semi-conducteur de type PIN. Il s'agit d'une structure spéciale composée de trois couches : une couche dopée de type P, une couche intrinsèque non dopée (i), et une couche dopée de type N. Cette configuration offre des propriétés spécifiques pour certaines applications.
Jonctions P-N et Composants Électroniques
La mise en contact d'un semi-conducteur dopé N et d'un semi-conducteur dopé P crée une jonction P-N. Cette jonction possède des propriétés fondamentales pour le fonctionnement des composants électroniques.

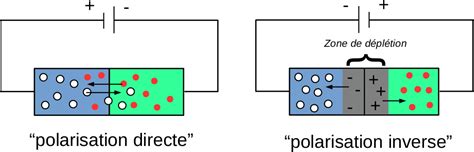

Si une tension positive est appliquée du côté de la région P, les porteurs majoritaires positifs (trous) sont repoussés vers la jonction, tandis que les porteurs majoritaires négatifs du côté N (électrons) sont attirés vers la jonction. Inversement, si la différence de potentiel est inversée, les porteurs majoritaires des deux côtés s'éloignent de la jonction, bloquant ainsi le passage du courant. La jonction P-N permet donc le passage du courant électrique dans un seul sens, ce qui est la caractéristique principale de la diode.
De manière similaire, la création de doubles jonctions N-P-N ou P-N-P donne naissance aux transistors bipolaires. Dans un transistor, les deux semi-conducteurs de même type sont appelés "émetteur" et "collecteur", tandis que le semi-conducteur intermédiaire est la "base". La base, d'une épaisseur de l'ordre du micromètre, permet aux porteurs majoritaires injectés par l'émetteur de la traverser avant de se recombiner, permettant ainsi d'amplifier ou de commuter un signal.
Les semi-conducteurs sont à la base de composants électroniques tels que les transistors, qui agissent comme des interrupteurs ou des amplificateurs dans les circuits, et les diodes, qui permettent au courant de circuler dans un seul sens.
Applications des Semi-conducteurs
Les propriétés contrôlables des semi-conducteurs les rendent applicables à une vaste gamme d'appareils électroniques. Ils sont omniprésents dans notre vie quotidienne : ordinateurs, smartphones, télévisions, consoles de jeux vidéo, voitures, appareils électroménagers, et bien plus encore. On parle d'ailleurs de l'"âge du silicium" en référence à l'utilisation prédominante de ce matériau.
Technologie Photovoltaïque

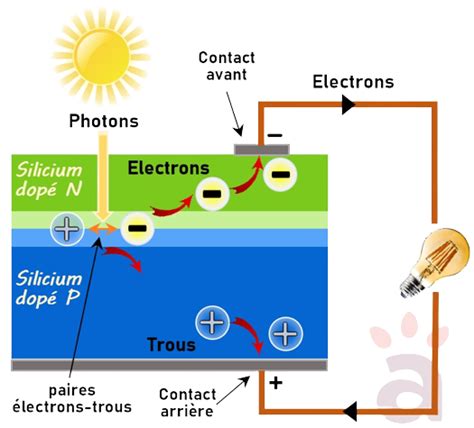

Les semi-conducteurs jouent un rôle crucial dans la technologie photovoltaïque. Ils sont utilisés pour convertir la lumière du soleil en électricité dans les panneaux solaires. Lorsqu'un photon est absorbé par un semi-conducteur, il fournit suffisamment d'énergie pour qu'un électron passe de la bande de valence à la bande de conduction, le rendant mobile. Un champ électrique interne, créé par une différence de potentiel, dirige ces électrons pour produire un courant utilisable.
Autres Applications
Les applications des semi-conducteurs s'étendent également à des domaines tels que :
- Les capteurs d'images
- Les émetteurs de lumière (LEDs)
- Les lasers
- Les dispositifs à haute puissance et haute fréquence (comme ceux utilisant le nitrure de gallium)
- Les microcapteurs de gaz, appréciés pour leur faible encombrement, leur faible consommation et leur faible coût.
Fabrication et Enjeux Industriels
La fabrication de semi-conducteurs est un processus complexe qui requiert des matériaux chimiques de haute qualité et des technologies avancées. Elle implique de nombreuses étapes, depuis l'obtention de silicium de haute pureté jusqu'à l'assemblage final des circuits intégrés.

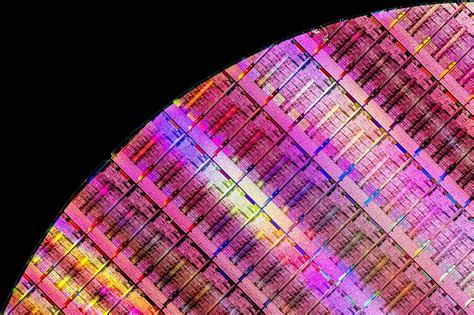

La première étape consiste à obtenir du silicium de haute pureté, qui est ensuite transformé en monocristaux. Ces monocristaux sont découpés en fines plaques appelées wafers (ou "gaufrettes", "galettes", "plaquettes"), qui constituent la base des étapes de production ultérieures. Vient ensuite le dopage, où des impuretés sont introduites pour modifier les propriétés conductrices du silicium.
Les wafers sont ensuite traités par des techniques de photolithographie précises pour créer des motifs et former des composants spécifiques comme des transistors ou des diodes. Enfin, ces composants sont assemblés en circuits électroniques plus complexes, tels que des processeurs ou des mémoires.
La Crise des Semi-conducteurs et les Enjeux Géopolitiques
Le marché des semi-conducteurs connaît une croissance quasi continue, mais il est également sujet à des tensions et des pénuries. La demande accrue pour les appareils électroniques, exacerbée par des événements comme la pandémie de Covid-19 (essor du télétravail, loisirs à domicile), a entraîné une forte augmentation de la demande en puces électroniques. Cette demande a atteint un point tel qu'elle a ralenti d'autres secteurs gourmands en semi-conducteurs, comme l'industrie automobile, entraînant des pertes de production significatives.
La concentration géographique de la fabrication de semi-conducteurs, principalement en Asie de l'Est (Taïwan, Corée du Sud, Chine), soulève des préoccupations en matière de souveraineté technologique et de risques géopolitiques ou sismiques. La fabrication des puces les plus avancées (inférieures à 10 nanomètres) est particulièrement concentrée à Taïwan et en Corée du Sud.
Face à ces enjeux, de nombreuses puissances mondiales (États-Unis, Union Européenne, Chine) mettent en place des stratégies pour réduire leur dépendance et renforcer leurs capacités de production nationales, via des investissements massifs et des politiques industrielles ciblées.
Ukraine et crise des semi-conducteurs : un impact mondial à découvrir !
La fabrication de ces composants est au cœur de la compétition mondiale pour la domination du secteur des hautes technologies. Des entreprises comme TSMC (Taiwan Semiconductor Manufacturing Company) jouent un rôle stratégique majeur dans cette industrie.
Conclusion
Les semi-conducteurs sont essentiels au développement de la technologie moderne. Leur capacité à contrôler le flux d'électricité les rend indispensables à la fabrication électronique. La diversité des matériaux semi-conducteurs et l'avancée des procédés de fabrication permettent la création de circuits électroniques de plus en plus sophistiqués, qui ont révolutionné notre société et continuent de façonner notre avenir technologique.
