La dureté d'un matériau est une propriété mécanique fondamentale qui mesure sa résistance à la déformation permanente, telle que l'indentation ou les rayures. Cette caractéristique est essentielle pour comprendre et optimiser divers processus de fabrication, notamment le poinçonnage et le pliage de tôles.
Comprendre la Dureté des Matériaux
La dureté est influencée par plusieurs facteurs, notamment la composition du matériau, sa microstructure et son traitement thermique. Elle est souvent corrélée à d'autres propriétés mécaniques telles que la résistance et la fragilité. Un matériau plus dur présente généralement une ductilité moindre, c'est-à-dire une capacité réduite à se déformer plastiquement sans se rompre.
La signification physique des valeurs de dureté varie selon les méthodes de test. La dureté par indentation représente la capacité de la surface du matériau à résister à la déformation plastique provoquée par l'indentation d'un autre objet. La dureté par rayure représente la capacité d'un métal à résister aux fractures superficielles locales. La dureté par rebond représente l'ampleur du travail de déformation élastique du métal. Par conséquent, la valeur de dureté n'est pas simplement une grandeur physique, mais un indicateur de performance complet qui caractérise une série de différentes combinaisons de grandeurs physiques telles que l'élasticité, la plasticité, le renforcement de la déformation, la résistance et la ténacité des matériaux.
Le code de dureté du métal est H. Par exemple, HB (Brinell) a une large gamme d'applications, tandis que HRC (Rockwell C) convient aux matériaux à dureté de surface élevée, tels que ceux soumis à un traitement thermique.

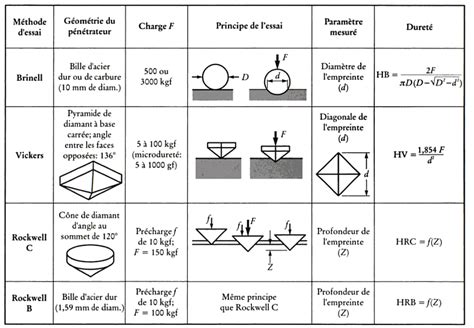

Méthodes Courantes de Mesure de la Dureté
Plusieurs méthodes sont utilisées pour mesurer la dureté, chacune avec ses spécificités :
Essais de Pénétration
Les essais de pénétration sont les plus couramment pratiqués. Le principe est toujours identique : un pénétrateur indéformable laisse une empreinte dans le matériau à tester. Plus l'empreinte laissée est petite, plus le matériau est dur.
- Essai Brinell (HB) : Particulièrement adapté aux mesures d'atelier. Le pénétrateur est une bille en acier trempé ou en carbure de tungstène de diamètre D. La force appliquée F est choisie dans une gamme normalisée adaptée à D et au matériau à tester. La surface doit être plane et nettoyée. Il est nécessaire d'avoir une épaisseur suffisante afin que la pénétration de la bille ne déforme que localement le matériau. La mesure de dureté Brinell est généralement utilisée lorsque les matériaux sont plus mous, tels que les métaux non ferreux, l'acier, avant traitement thermique ou après recuit. La valeur de dureté Brinell est le quotient obtenu en divisant la charge par la surface sphérique de l'indentation.
- Essai Vickers : Se fait avec une pointe pyramidale normalisée en diamant de base carrée et d'angle au sommet entre faces égal à 136°. L'empreinte a la forme d'un carré ; on mesure les deux diagonales d1 et d2. La force et la durée de l'appui sont également normalisées. L'essai Vickers s'adapte bien aux matériaux tendres et durs comme le plomb.
- Essai Rockwell : Mesure la pénétration rémanente du pénétrateur sur lequel on applique une faible charge. Il existe plusieurs types de pénétrateurs : un cône en diamant ou une bille en acier trempé polie. L'essai Rockwell est simple et rapide. L'application d'une charge initiale F0= 98 N est suivie de l'application d'une force supplémentaire F1. Les échelles N (cône de diamant) et T (bille en acier) sont couramment utilisées.
- Essai Knoop : Utilise un diamant pyramidal à base losange très aplatie, permettant d'obtenir une empreinte suffisamment grande pour une très faible charge.
- Microdureté et Nanodureté : Les essais de microdureté, faits sous très faible charge, permettent des mesures très localisées. La nanodureté est apparue pour mesurer la dureté des dépôts minces, basée sur des essais de nanoindentation où la profondeur de l'empreinte peut se limiter à quelques dizaines de nanomètres. Les pénétrateurs de type Berkovich sont souvent utilisés.
Essais par Rebond
La mesure de dureté par rebondissement est principalement utilisée avec des élastomères. Elle consiste à mesurer la hauteur de rebondissement d'une petite masse tombant d'une hauteur connue sur la surface du matériau à tester. La masse est en acier terminée par un diamant arrondi. L'énergie de déformation élastique est absorbée par les matériaux. Pour bien comprendre cela, il faut observer les courbes de traction d'un élastomère avec cycle de charge et de décharge dans le domaine élastique. L'aire sous la courbe de traction élastique correspond à l'énergie élastique absorbée par le matériau, tandis que l'aire sous la courbe de décharge correspond à l'énergie restituée. Plus l'élastomère sera dur, plus il se comportera comme un matériau cristallin. Plus il sera mou, plus il absorbera d'énergie élastique. Il existe une variante de cet essai pour les alliages métalliques.
Le testeur de dureté portable Leeb (HL) utilise une tête sphérique d'impact pour impacter la surface de dureté, provoquant un rebond. Il calcule la dureté en utilisant le rapport entre la vitesse de rebond et la vitesse d'impact du poinçon. Ce type de testeur peut convertir les mesures de dureté Brinell (HB), Rockwell (HRC), Vickers (HV) et Shore (HS).
Essais par Rayage
La mesure de dureté par rayage est la plus ancienne méthode de mesure de la dureté. L'échelle de dureté proposée par Mohs en 1820 en est un exemple, constituée de dix matériaux de référence.
Impact de la Dureté sur les Processus de Fabrication
La dureté d'un matériau a un impact significatif sur sa capacité à être poinçonné et plié.
Poinçonnage
Le poinçonnage est un processus d'emboutissage qui utilise une matrice pour séparer une partie du matériau. Le succès de ce processus dépend fortement de la sélection des matériaux et de la conception des outils.
Matériaux pour Moules de Poinçonnage
Le choix du matériau du moule de poinçonnage est fondamental pour ses performances :
- Acier à outils : Choix populaire pour sa dureté et sa résistance à l'usure élevées.
- Carbure : Extrêmement dur et résistant à l'usure, adapté au poinçonnage de pièces à grand volume et de haute précision.
- Autres alliages : Conçus pour offrir un équilibre entre dureté, ténacité et coût.
Conception du Moule de Poinçonnage
La conception joue un rôle crucial :
- Jeu (Clearance) : Le jeu entre le poinçon et la matrice est critique. Un jeu trop petit peut causer des blocages et une usure excessive, tandis qu'un jeu trop important peut entraîner des bavures et des dimensions imprécises.
- Forme et Géométrie : Un poinçon à arêtes vives produit des coupes plus nettes, tandis qu'un poinçon arrondi peut être plus adapté aux matériaux sujets aux fissures.
- Système de Guidage : Essentiel pour maintenir l'alignement du poinçon et de la matrice.
Processus de Fabrication des Moules
La précision d'usinage, le traitement thermique et le traitement de surface sont des étapes critiques pour garantir la qualité et les performances du moule.
Capacité des Machines et Paramètres de Poinçonnage
La poinçonneuse doit avoir une capacité suffisante pour gérer la force de poinçonnage requise. La vitesse de poinçonnage affecte la qualité, avec des vitesses trop élevées pouvant entraîner une déformation rapide, des bavures et des fissures.
Dureté et Ductilité du Matériau à Poinçonner
Les matériaux plus durs nécessitent des machines plus puissantes et des moules plus résistants à l'usure. L'épaisseur, l'uniformité et l'état de surface du matériau sont également des facteurs importants.
Pliage de Tôles
La dureté du matériau est un facteur déterminant dans le processus de pliage, influençant la force nécessaire, le comportement élastique et le risque de fractures.
Influence de la Dureté sur le Pliage
Un matériau plus dur présente une ductilité moindre et une plus grande résistance à la déformation. Il nécessite une force de pliage plus importante et présente un phénomène de reprise élastique (springback) plus prononcé. La capacité du matériau à s'allonger sur la fibre extérieure pendant le pliage diminue avec l'augmentation de la dureté.
Rayon de Pliage Minimal
Il est essentiel de respecter le rayon de pliage minimal recommandé pour chaque matériau et dureté afin d'éviter les fractures. Les tableaux de pliage de tôle fournissent ces informations en fonction de l'épaisseur et du type de matériau.
Presses Plieuses
Les presses plieuses hydrauliques sont conçues pour le pliage des tôles à froid, permettant de contrôler la pénétration du poinçon.
Matériaux Couramment Utilisés pour le Découpage et leur Dureté
Le découpage est un processus essentiel dans le traitement des métaux. La sélection des matériaux est cruciale pour la réussite du processus.
Types de Matériaux et leurs Caractéristiques
- Aluminium : Léger, bonne plasticité et ténacité, facile à travailler.
- Acier inoxydable : Dureté élevée, nécessite des poinçons de matrice à haute dureté et résistance à l'usure. Faible plasticité, sujet aux fissures et à la déformation.
- Alliages de cuivre : Laiton, bronze.
- Acier au carbone : Les performances de découpage sont affectées par la teneur en carbone et le traitement thermique.
- Acier galvanisé : Revêtu de zinc pour améliorer la résistance à la corrosion. Les performances de poinçonnage sont affectées par le matériau de base et la couche galvanisée.
Considérations lors du Découpage
Plusieurs facteurs influencent le processus de découpage :
- Conception de l'espace de moule : Un espace raisonnable évite la déformation du matériau.
- Dispositifs de pressage : Empêchent le matériau de tourner ou de se tordre.
- Bord de coupe du moule : Incliné ou en forme d'arc pour réduire la force de coupe.
- Vitesse et pression d'emboutissage : Doivent être appropriées pour éviter la déformation.
- Procédés d'emboutissage étape par étape : Utilisés pour les pièces de formes complexes.
- Choix des matériaux : Ténacité modérée et dureté uniforme.
- Matériaux de moule : Haute dureté, résistance à l'usure et aux chocs (carbure, acier rapide).
- Refroidissement : Un dispositif de refroidissement évite la dégradation des performances due à la surchauffe.
- Compensation du retour élastique : Ajustement de l'écart du moule ou utilisation d'un dispositif de compensation.
Découpe chimique: Le processus de découpe chimique
Lors de la sélection des matériaux pour le découpage, il est nécessaire de prendre en compte les propriétés mécaniques, la facilité de traitement, la rentabilité et l'application de nouveaux matériaux.
La Dureté dans le Contexte des Coffrages de Bâtiments
Dans le secteur de la construction, l'efficacité et la qualité des opérations de poinçonnage sont cruciales pour la réalisation des coffrages de bâtiment. La dureté des matériaux comme l'aluminium et l'acier a un impact direct sur les performances de poinçonnage.
Force de Poinçonnage
Les matériaux plus durs nécessitent des forces de poinçonnage plus élevées. Cela implique l'utilisation de poinçonneuses plus puissantes et peut entraîner des contraintes accrues sur les composants du poinçon et de la matrice, réduisant ainsi leur durée de vie.
Qualité des Trous
Les matériaux plus durs ont tendance à produire des trous plus propres et plus précis que les matériaux plus mous. Les matériaux plus mous peuvent subir davantage de déformations, entraînant des formes de trous irrégulières et des bords rugueux.
Vitesse de Poinçonnage
Les matériaux plus durs nécessitent généralement des vitesses de poinçonnage plus lentes pour garantir une formation correcte des trous. Les poinçonneuses modernes permettent un réglage précis de la vitesse de poinçonnage.
Il est essentiel de prendre en compte la dureté spécifique du matériau (aluminium, acier, plastique) lors de l'utilisation de poinçonneuses pour coffrages de construction afin d'optimiser les performances et la qualité.
Conclusion
La dureté est une propriété intrinsèque des matériaux qui influence de manière significative leur comportement dans divers processus de fabrication, tels que le poinçonnage et le pliage. La compréhension et la mesure de la dureté, à travers des méthodes comme Rockwell, Brinell et Vickers, sont essentielles pour la sélection appropriée des matériaux, la conception des outils et l'optimisation des paramètres de processus afin d'assurer la qualité, l'efficacité et la durabilité des produits finis.
