Extraction de roulements : méthodes et conseils

L'extraction d'un roulement, qu'il s'agisse d'une bague extérieure récalcitrante ou d'un roulement grippé dans son logement, est une opération courante en mécanique. Bien que souvent nécessaire, cette tâche peut s'avérer complexe si l'on ne dispose pas des outils adéquats ou des connaissances nécessaires. Cet article vise à détailler les différentes méthodes d'extraction de roulements, en commençant par l'utilisation d'extracteurs spécialisés et en explorant les alternatives pour les situations où ces outils ne sont pas disponibles.

Comprendre le fonctionnement et le montage des roulements

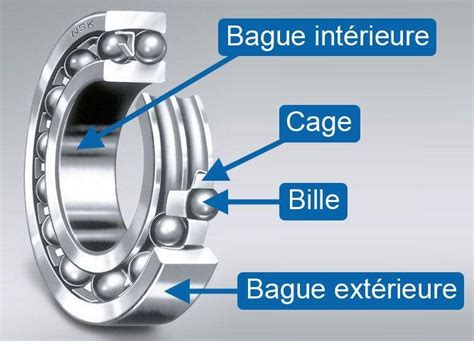

Avant de se lancer dans l'extraction, il est essentiel de comprendre le rôle et la structure d'un roulement. Les roulements sont des composants mécaniques cruciaux qui permettent la rotation de pièces les unes par rapport aux autres tout en minimisant les frottements et l'usure. Ils sont généralement composés d'une bague intérieure et d'une bague extérieure, séparées par des billes ou des cylindres maintenus en place par une cage. L'une des bagues est fixée à la partie fixe d'un mécanisme, tandis que l'autre est montée sur la partie rotative, souvent un arbre.

La fixation des roulements est réalisée selon trois types d'ajustements :

• Ajustement avec jeu : Les pièces s'assemblent sans contact significatif. Cet ajustement est souvent utilisé pour la bague statique.
• Ajustement serré (ou avec interférence) : Les pièces ne s'assemblent pas sans déformation. Le diamètre de l'arbre est généralement supérieur au diamètre intérieur de la bague du roulement, nécessitant une presse ou des variations de température pour le montage.
• Ajustement de transition : Il s'agit d'une zone intermédiaire entre l'ajustement avec jeu et l'ajustement serré, dépendant des tolérances d'usinage.

Ces ajustements, particulièrement les ajustements serrés, impliquent des tolérances d'usinage très précises, ce qui rend le démontage délicat. La méthode d'extraction choisie dépendra donc directement du type d'ajustement utilisé lors de l'installation du roulement.

Utilisation d'extracteurs de roulements

L'utilisation d'un jeu d'extracteurs simplifie grandement l'opération d'extraction. Il existe principalement deux types d'extracteurs, conçus pour des configurations de montage différentes :

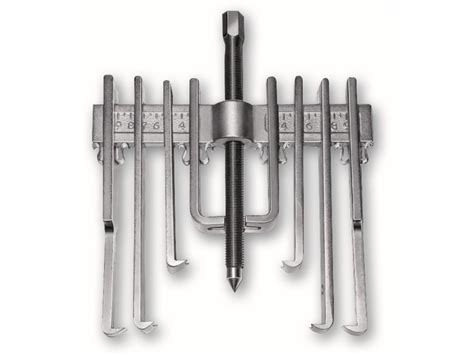

Extracteurs à prise externe

Ces extracteurs sont particulièrement adaptés lorsque le roulement est fixé sur un arbre. Leurs griffes se positionnent sur la bague extérieure du roulement. Le dispositif de serrage permet de refermer les griffes autour du roulement, assurant une prise solide. Une tige sans fin actionnée par le dispositif tire ensuite le roulement hors de l'arbre.

Extracteurs à prise interne

Ces extracteurs sont utilisés pour les roulements insérés dans une cavité ou un logement borgne. Leurs griffes s'insèrent à l'intérieur de la bague intérieure du roulement. Le dispositif de serrage écarte les griffes pour saisir fermement le roulement. L'extraction se fait généralement par des mouvements de va-et-vient d'un poids coulissant sur une tige, dont les chocs délogent le roulement.

Dans les deux cas, le processus implique de sélectionner l'extracteur dont la prise (interne ou externe) correspond au montage du roulement et dont le diamètre est le plus proche de celui du roulement. Une fois le roulement saisi, le mécanisme de l'extracteur est activé pour le dégager.

Extraction de roulements sans extracteur

Si vous ne disposez pas d'un jeu d'extracteurs, il est tout à fait possible de procéder à l'extraction avec des outils plus courants, bien que cela puisse augmenter le risque d'endommager le roulement. Dans ce cas, il est fortement déconseillé de réutiliser le roulement extrait.

Conseils généraux pour l'extraction sans extracteur

• Chauffage : Chauffer le roulement (ou la pièce qui l'entoure) avec un sèche-cheveux, un décapeur thermique ou un chalumeau peut aider à dilater les matériaux et à décoller les éventuels résidus de colle ou de graisse. La chaleur provoque une rétraction du roulement, facilitant sa sortie.
• Lubrification : L'application de quelques gouttes d'huile ou de lubrifiant entre le roulement et son support peut réduire la friction et faciliter le glissement.
• Outils fins : Tenter de glisser la lame d'un cutter ou un objet fin entre le roulement et son support peut aider à désolidariser les pièces.

Extraction d'un roulement sur arbre sans extracteur

Pour un roulement monté sur un arbre, vous pouvez utiliser un petit burin ou un tournevis et un marteau. Tapez doucement sur la bague intérieure du roulement pour le faire glisser progressivement vers l'extrémité de l'arbre. Il est important de ne pas frapper toujours au même endroit pour éviter de fragiliser une zone spécifique. La bague intérieure étant généralement plus solide, elle est la cible privilégiée.

Extraction d'un roulement dans une cavité borgne sans extracteur

L'extraction d'un roulement d'une cavité borgne sans extracteur est plus complexe car la prise est moins évidente. Une méthode courante consiste à utiliser une pince pour saisir le roulement par l'intérieur et tirer. Une autre technique consiste à introduire un élément cylindrique (en bois ou en métal) dans le roulement pour ensuite tirer sur cet élément. Des pinces à becs longs peuvent être utiles.

Techniques spécifiques pour les roulements récalcitrants

Certains roulements, particulièrement ceux montés avec un ajustement serré dans des logements en acier, peuvent se montrer particulièrement difficiles à extraire. Dans ces cas, des méthodes plus avancées peuvent être nécessaires.

La méthode de la soudure

Pour les roulements dont la bague extérieure est bloquée dans un logement (par exemple, un moyeu en acier), une technique consiste à réaliser un cordon de soudure à l'intérieur de la bague extérieure du roulement. En refroidissant, le métal de la bague se rétracte légèrement, ce qui peut suffire à la libérer du logement. Il est conseillé de protéger les surfaces environnantes avec de la graisse ou du silicone en bombe pour éviter que les projections de soudure n'adhèrent.

Utilisation de la presse

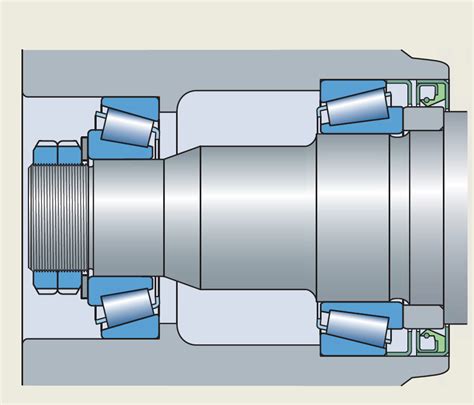

Une presse hydraulique est un outil puissant qui permet d'exercer une force contrôlée et uniforme pour insérer ou extraire des roulements. C'est une méthode fiable et moins risquée pour les roulements montés en force.

Variations de température

Combiner le chauffage de la pièce contenant le roulement avec le refroidissement du roulement lui-même (par exemple, en le plaçant au congélateur) peut créer une différence de dilatation suffisante pour faciliter l'extraction. L'utilisation d'un pistolet à air chaud pour chauffer le logement et insérer ensuite le roulement refroidi est une technique courante pour le montage, mais le principe de dilatation différentielle peut aussi aider à l'extraction.

Précautions et conseils pour le remontage

Une fois le roulement extrait, il est crucial de nettoyer méticuleusement les surfaces de montage (arbre et logement) avant d'installer le nouveau roulement. Toute trace de graisse, de colle, de corrosion ou de contaminant peut compromettre le montage et la durée de vie du nouveau roulement. Pour le remontage, surtout pour les ajustements serrés, il est recommandé d'utiliser une presse ou un outil approprié pour appliquer la force uniformément sur la bague du roulement, afin d'éviter de l'endommager.

Il est également important de manipuler les roulements avec soin, en évitant de les faire tomber et en les conservant dans un endroit sec et propre. L'utilisation de graisse protectrice appropriée et en quantité suffisante lors du montage est également primordiale.
