Les pompes hydrauliques manuelles sont des outils essentiels dans de nombreuses industries, permettant de réaliser des tâches telles que le levage, le pressage et l'application contrôlée de force. En tant que fournisseur de ces équipements, assurer leur fonctionnalité est d'une importance capitale. Ce guide détaille le processus de vérification et d'utilisation de ces pompes.
Inspection Visuelle Préliminaire
Avant toute opération, une inspection visuelle approfondie est nécessaire. Elle permet de détecter tout signe de dommage potentiel qui pourrait compromettre les performances ou entraîner des fuites. Il convient d'examiner attentivement le boîtier, les poignées, les tuyaux et les raccords pour déceler des fissures, des bosses ou des pièces desserrées.
Vérification du Niveau de Fluide Hydraulique
Le fluide hydraulique est le cœur de la pompe. Un niveau insuffisant peut causer de la cavitation, menant à une panne prématurée de l'équipement. Il est donc crucial de s'assurer que le réservoir est rempli au niveau adéquat.
Tests Fonctionnels Détaillés
Test de la Fonction d'Aspiration

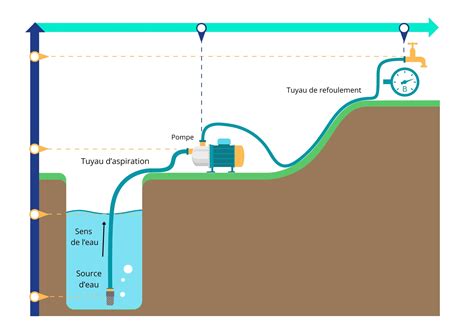

La fonction d'aspiration est fondamentale pour le bon fonctionnement de la pompe. Elle permet d'acheminer le fluide hydraulique du réservoir vers la chambre de pompage. Pour tester cette fonction, il faut d'abord amorcer la pompe en remplissant la conduite d'aspiration de liquide. Une pompe performante doit aspirer le liquide de manière fluide, sans bulles d'air ni hésitations. La présence de bulles d'air peut signaler un problème d'étanchéité au niveau de l'aspiration ou une fuite dans la conduite.
Test de Génération de Pression
Une fois l'aspiration confirmée, l'étape suivante consiste à vérifier la capacité de la pompe à générer de la pression. Cela se fait en actionnant la poignée de manière répétée, tout en surveillant attentivement le manomètre. La pression doit augmenter progressivement et atteindre la valeur maximale spécifiée par le fabricant. Il est également important d'écouter les bruits inhabituels, tels que des cliquetis ou des sifflements, qui pourraient indiquer des dommages internes.
Test de la Soupape de Décharge
La soupape de décharge est un dispositif de sécurité essentiel qui protège la pompe et l'équipement connecté contre la surpression. Pour la tester, il faut continuer à augmenter la pression jusqu'à son activation. La pression à laquelle la soupape s'ouvre doit être comparée aux spécifications du fabricant. Si elle diffère, un ajustement ou un remplacement peut être nécessaire.
Mesure du Débit
Le débit détermine la rapidité avec laquelle la pompe peut fournir du fluide hydraulique. En faisant fonctionner la pompe à une vitesse constante, on mesure le volume de fluide passant par un débitmètre sur une période donnée. Ce débit mesuré est ensuite comparé au débit nominal de la pompe.
Vérification de la Fonction de Retour
La fonction de retour permet au fluide de refluer vers le réservoir une fois la pression relâchée. Ce retour doit être fluide et sans obstruction. Des problèmes à ce niveau, comme un retour lent ou inexistant, peuvent être dus à une conduite de retour obstruée, à un clapet anti-retour défectueux ou à un problème d'évent du réservoir.
Tests à Long Terme
En complément des tests fonctionnels individuels, des tests à long terme sont effectués sur un échantillon de pompes. Ces tests permettent de surveiller les performances globales de la pompe (pression, débit, température) et de détecter tout signe d'usure ou de fatigue des composants.
Les Pompes à Main Hydrauliques : Un Outil Polyvalent
Les pompes à main hydrauliques, souvent appelées pompes volumétriques actionnées manuellement, jouent un rôle crucial dans l'approvisionnement en eau, particulièrement dans les zones rurales. Leur invention remonte au XVe siècle en Europe. Historiquement, elles étaient souvent situées au centre des communautés, d'où leur surnom de "pompes paroissiales".

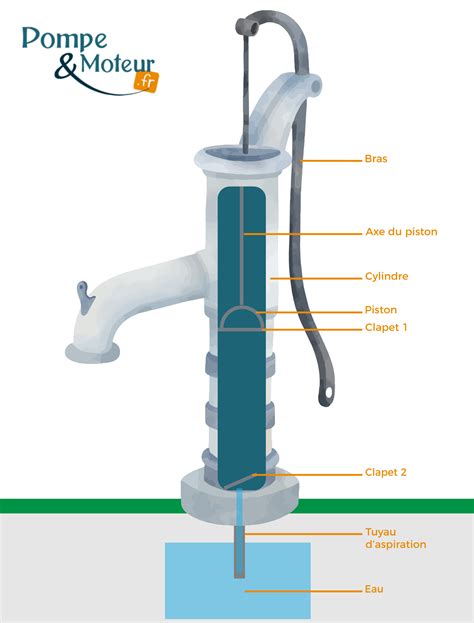

Le principe de fonctionnement de ces pompes repose sur l'utilisation d'un piston. Lorsque le levier est actionné, le piston monte, créant une dépression qui aspire le liquide dans le cylindre. Le clapet de refoulement s'ouvre, tandis que le clapet inférieur se ferme pour éviter le désamorçage. Un filtre (crépine) est généralement intégré pour nettoyer l'eau à l'aspiration, faisant de ces pompes des dispositifs auto-amorçants. Elles sont considérées comme des pompes de surface, car leur hauteur d'aspiration ne doit pas dépasser 7 mètres.
L'augmentation de la longueur de la poignée ou de la force appliquée sur celle-ci permet d'augmenter le moment de force, offrant ainsi un avantage mécanique pour soulever le fluide.
Avantages et Considérations
Les pompes manuelles, souvent fabriquées en fonte pour une grande solidité, sont appréciées pour leur facilité d'installation et d'utilisation, ainsi que pour leur coût abordable. Cependant, la fonte peut être sensible au gel, nécessitant des mesures de protection en hiver, comme le démontage ou un système d'hivernage.
Le choix de la pompe dépend de plusieurs facteurs :
- Le niveau d'eau le plus bas et le plus haut dans le puits.
- La hauteur d'aspiration requise (généralement limitée à 7 mètres pour les pompes manuelles).
- La distance des tuyaux de refoulement.
- La nature de l'eau (claire ou chargée de particules).
Pour des profondeurs supérieures à 7 mètres, des pompes de puits plus adaptées sont nécessaires. L'alignement parfait est crucial pour le bon fonctionnement. Des modèles spécifiques, comme les pompes à vide manuelles, existent pour s'adapter à des hauteurs plus importantes ou à des puits coudés.
Les Kits de Poinçonnage Hydraulique VEVOR
Pour les travaux nécessitant la création de trous précis dans des matériaux comme les panneaux électriques ou la tôle, les kits de poinçonnage hydraulique VEVOR offrent une solution efficace et professionnelle. Ces kits combinent puissance, robustesse et facilité d'utilisation, remplaçant avantageusement les outils manuels souvent peu performants.
VEVOR Hydraulic Knockout Punch Kit, For Aluminum, Stainless Steel, Brass, Fiberglass and Plastic
Caractéristiques Principales
- Corps et raccords en acier robuste : Fabriqués dans un matériau trempé résistant à l'usure, ils garantissent durabilité et précision sur le long terme.
- Poignée antidérapante : Conçue pour une prise en main stable et sécurisée, réduisant la fatigue lors d'une utilisation prolongée.
- Capacité de poinçonnage de 10 tonnes : Le système hydraulique intégré permet de découper rapidement des panneaux épais et des métaux durs.
- Vérin hydraulique avec tuyau : Assure une pression uniforme et une connexion fiable pour une performance constante.
- Ensemble complet avec étui de transport : Inclut divers poinçons, matrices et accessoires, rangés dans une mallette pratique pour le transport et l'organisation.
Utilisation du Kit de Poinçonnage Hydraulique VEVOR
- Préparation avec le foret étagé : Créez un avant-trou pour guider le poinçonnage et assurer un positionnement correct.
- Assurer une taille de trou uniforme : Le trou de guidage doit être dimensionné pour s'adapter au poinçon et à la matrice, garantissant un impact net.
- Insérer le flexible hydraulique : Raccordez le flexible au vérin, en vérifiant l'étanchéité pour éviter toute perte de puissance.
- Choisir le poinçon et la matrice appropriés : Sélectionnez les outils adaptés à la taille de l'orifice souhaité.
- Serrer l'interrupteur : Une fois le poinçon et la matrice alignés, serrez l'interrupteur pour empêcher tout mouvement latéral et garantir une découpe régulière.
- Insérer la matrice de fractionnement : Positionnez la matrice de fractionnement contre le matériau pour répartir uniformément la pression.
- Mise en marche de la pompe hydraulique : Commencez le pompage à faible débit pour une perforation contrôlée et sécurisée.
- Relâchez l'interrupteur : Ouvrez l'interrupteur pour couper la pression, retirez les outils et admirez le trou parfaitement découpé.
Applications Diverses
Le kit de poinçonnage hydraulique VEVOR est un outil polyvalent pour :
- Travaux électriques : Installation de conduits, d'appareillages de commutation et de boîtes de jonction.
- Projets de CVC : Perçage de trous dans les conduits et les panneaux pour la circulation de l'air.
- Fabrication de tôlerie : Modifications de panneaux et de boîtiers.
- Utilisation en atelier et pour le bricolage : Pour les passionnés et les petits fabricants.
